- 하이 tension에 의한 고정밀도 인쇄와 원tk의 세선화로 의해 초정밀 인쇄를 실현합니다.

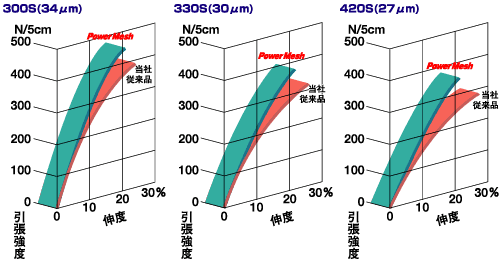

스크린의 강신도(SS커브)
- 늘어남이 극히 작고 하이 tension으로 망을 사바리(부착) 하여 , 제판을 용이하게 실현합니다.
스크린의 탄성율
| 시험 방법 (상기2점) |
■ JIS L 1096-1990 (라벨 de stripe법) ■ 시험기:시마즈 오토 그래프 AG-500B ■ 붙잡는 간격:20cm ■ 시험 편폭:5cm ■ 인장 속도:10cm/분 ★탄성율:SS커브상으로 설정한 2점을 10등분 한 각점의 데이타로 부터 최소 제곱법에 의해 구하고 있습니다. |
- 탄성 회복력보다 뛰어나 내쇄성, 인쇄 정밀도를 현저하게 향상시킵니다.

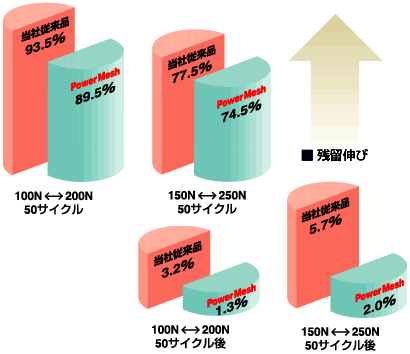

50싸이클의 시험과 그 후의 잔류 신축 330S(30μm)

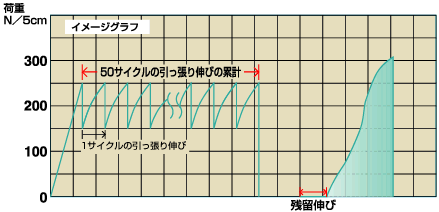

50싸이클 인장 신축 누계
| 시험 방법 |
■ 시험기:시마즈 오토 그래프 AG-500B |
- 고강도, 고탄성율, 고탄성 회복력을 함께 갖고 있기 때문에 사바리후에 tension 경시
변화가 적고,인쇄 치수 정도를 현저하게 향상시킵니다.

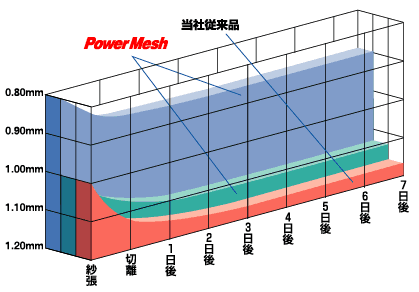

사바리 (부착)후의 tension경 시변화 330S(30μm)
| 시험 방법 | ■테두리 사이즈:950mm×950mm ■tension 게이지:TOPRO STG-75B |

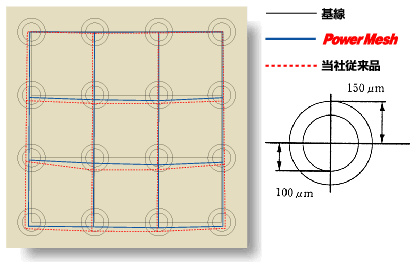

인쇄 치수 정밀도 330S(30μm)
| 시험 방법 | ■ 인쇄shot:2,000회 ■ 와꾸 사이즈:950mm×950mm ■ 사바리 각도:22.5° ■ 테스트 패턴 사이즈:300mm×300mm ■ 유제 두께:8μm ■ 스키지 폭:450mm ■ 스키지 경도:60° ■ 스키지 각도:75° ■ 인쇄 속도:500mm/초 ■ 판 tension: Power Mesh 0.95mm 당사 종래품 1.20mm ■ clearance: Power Mesh 1.0mm 당사 종래품 3.0mm ■ 인압: Power Mesh 0.5mm 당사 종래품 1.0mm |
- 감광 유제와의 강력한 접착력에 의해 해상성에 우수한 제판을 실현하고,
내쇄성을 현저하게 향상시킵니다.
Power Mesh 사용 제판품 SEM 사진 330S(30μm)
감광 유제의 접착성을 나타내는 그래프
| 시험 방법 | ■ 테스트 패턴:도트 사이즈 0.2mm각 도트수 200개 |
| ■ 감광 유제: 디아조수지계 감광 유제 적정 로광시간으로 노광 | |
| ■ 박리 방법:박리테이프/scotch멘딩 테이프810 박리 횟수1회 박리 각도90°(수직) |
- 잉크의 투과성보다 뛰어나고, 저 clearance·저 인압에 의한 인쇄를 실현하고,
재현성을 현저하게 향상시킵니다.

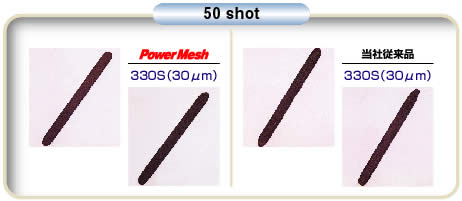

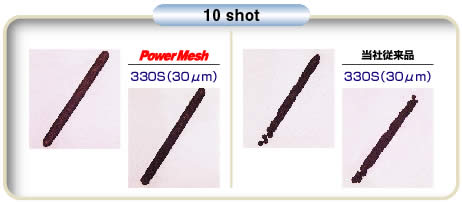

인쇄물(slash)사진
자료 제공/중 늪 아트 스크린 주식회사
| 시험 방법 | ■ 피인쇄물:PET필름 ■ slash의 포지티브 사이즈:길이 1.5mm, 폭 0.15mm, 각도 60° |
