1) 스퀴지의 가압원리

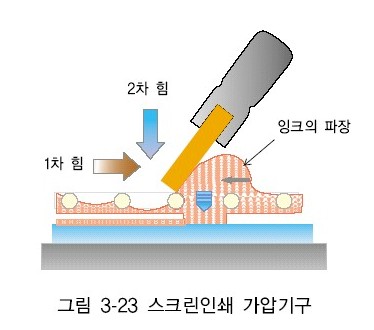

스퀴지는 스크린인쇄의 가압 기구로, 스크린판 위에 있는 잉크를 인쇄방향으로 당기는 동시에,
아래 피인쇄체 쪽으로 가압하는 기구이다.

① 스퀴지는 탄성을 가진 주걱모양의 것으로, 내용제성, 내마모성이 뛰어난 폴리우레 탄 고무로
만든 것을 일반적으로 사용하며, 스퀴지의 경도에 따라 경질, 중질, 연질로 나누어진다.

② 인쇄판면(화선부)의 잉크를 스퀴지에 의해 가압을 하게되면 스크린사 공막(화선부) 아래
피인쇄체로 잉크가 밀려 전이가 되는 원리다.

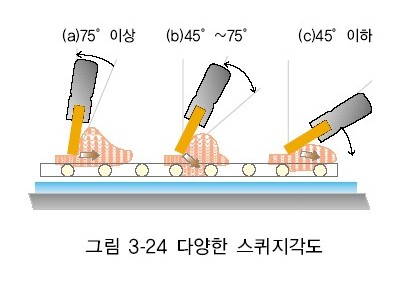

③ 그림 3-23과 같이 각도가 너무 크거나 작을 경우에는, 1차 힘과 2차 힘의 가압력이 나빠져
효과적인 잉크전이가 어렵다.

(a) 스퀴지 각도가 너무 직립(直立)한 경우로 잉크전이가 불충한 상태이다.
(b) 약 45~75.가 스퀴지의 효과적인 각도로 잉크전이가 안정적이다.

2) 스퀴지의 가압형태

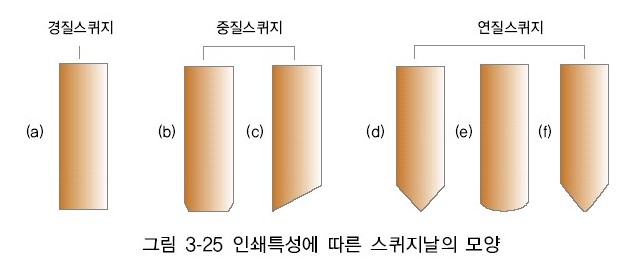

(a) 평면의 가는선이나 그림 또는 얇은 피인쇄류의 인쇄용도로 사용한다.
(b) 민판인쇄류의 인쇄용도로 사용한다.
(c) 흡수성이 적은 유리나 금속 등의 인쇄용도로 사용한다.
(d) 곡면 용기류 360도 인쇄용도로 사용한다.
(e) 흡습이 원활한 직물류 또는 곡면인쇄의 인쇄용도로 사용한다.
(f) 곡면형으로 도자기류의 인쇄용도로 사용한다.

④ 스퀴지날의 길이가 판과 화선부 보다 지나치게 길 때, 스퀴지의 양쪽 끝부분이

구부러져 마모와 손상이 발생한다.

⑤ 마모와 손상된 스퀴지의 사용은 인쇄불량의 직접원인이 되므로, 즉시 연마 또는
교체시킨다.

           ⑥ 인쇄 결과가 불량하게 나온다.
           ⑦ 스퀴지의 양쪽 끝 부분이 마모가 발생한다.
           ⑧ 스퀴지날의 적정길이는 인쇄화선 (a)보다 양쪽 끝 (b)를 각각 2~3cm 정도 긴 것 이 좋다.
           ⑨ 스크린판의 프레임과 화선부 거리가 4방향 끝 부분 (c)를 각각 10~15cm 띄어
               인쇄하는 것이 좋다.
